Modelador FreeCAD (V)



FreeCAD (V)

Bancos Part Design y Arch

El banco de trabajo Part Design contiene herramientas avanzadas para construir partes sólidas, además de todas las herramientas presentes en el banco Sketcher. Sólo puede producir partes sólidas, así que es el banco principal cuando se diseña elementos que deben ser impresos en 3D. Las herramientas que contiene Part Design son las siguientes:

• Extruir: extruye un objeto sólido a partir de un croquis
• Revolución: crea un sólido haciendo girar un croquis alrededor de un eje
• Proyección aditiva
• Tubo aditivo
• Hélice aditiva
• Primitiva aditiva
• Vaciado: crea un vaciado a partir de un croquis trazado sobre la cara de un objeto
• Agujero
• Ranura: crea una ranura haciendo girar un croquis alrededor de un eje
• Proyección sustractiva
• Tubo sustractivo
• Hélice sustractiva
• Primitiva sustractiva
• Simetría
• Patrón lineal
• Patrón polar
• MultiTransformación: crea un patrón a partir de la combinación de otras transformaciones
• Redondear
• Chaflán
• Calado
• Espesor
• Operación booleana.

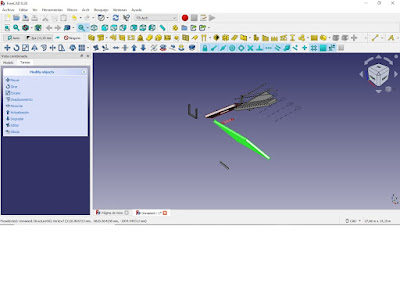

El banco de trabajo Arch

El banco de trabajo Arch contiene herramientas para trabajar con proyectos BIM, además de las herramientas del banco Draft. El propósito del banco Arch es crear objetos BIM y proporcionar atributos BIM a objetos creados en otros bancos, para exportarlos después al formato IFC. Las herramientas que contiene Arch son las siguientes:

• Muro: crea un muro desde cero o a partir de un objeto existente
• Estructura: crea un elemento estructural desde cero o a partir de un objeto existente
• Refuerzo personalizado: crea barras de refuerzo en un elemento estructural seleccionado
• Muro cortina
• Building Part
• Proyecto
• Situación: crea un emplazamiento en el que ubica los elementos seleccionados
• Construcción: crea un edificio a partir de elementos seleccionados
• Nivel: crea una planta en la que ubica los objetos seleccionados
• Referencia externa
• Ventana
• Techo: crea una cubierta inclinada a partir de una cara
• Ejes: crea un sistema de ejes para el documento
• Plano de sección
• Espacio: crea un “objeto espacio” a partir de un objeto seleccionado
• Escaleras
• Panel: crea un panel a partir de un objeto 2D
• Equipamiento: crea un elemento de equipamiento o de mobiliario a partir de un objeto seleccionado
• Marco
• Valla
• Estructura Truss
• Perfil
• Material: asigna un material al objeto seleccionado
• Planificación: crea diferentes tipos de tablas que pueden asociarse a hojas de cálculo
• Tubería
• Corte con plano
• Cortar con línea
• Agregar componente: agrega objetos a un componente.

Daniel Trujillano, Arquitecto
